产品特点：
LGA1151 CPU座，支持6/7/8/9 th Intel Core（i3/i5/i7）桌面级处理器；
DDR4内存插槽，支持1866/2133/2400/2666MHz频率，容量最大64.0GB；
支持CRT、DP1.2、HDMI2.0a显示、可任意双显示输出，HDMI2.0a和DP1.2支持双4K @60Hz显示输出；
2xRS-232，4xRS-232/422/485，串口最多可选10个；
4xUSB3.0，5xUSB2.0；
扩展插槽：1*PCIE X16或PCI；
铝合金压铸外壳，被动散热；

ABOX-7717是一款采用LGA1151 CPU Socket基于Intel H110芯片组设计的高性能、高可靠工业级6~10个串口，4网口，1个PCIE X16或PCI扩展插槽，无风扇整机。整机采用全铝合金压铸外壳，以被动式散热进行散热。DP，HDMI，VGA，三种显示输出，可实现任意双显示输出，DP及HDMI支持双4K 60Hz超高清显示。DC12V~24V供电，该产品广泛用于智能交通，机器视觉，自动化工厂，环境检测等行业。

CPU	LGA1151支持6/7/8/9 th Intel® Core（i3/i5/i7）、奔腾、赛扬系列(建议=<TDP 65W)
芯片组	Intel H110
系统内存	2x260Pin DDR4 SO-DIMM插槽，支持1866/2400/2666MHz DDR4，最大64.0GB
显示输出	CRT(Max:1920x1200 @ 60Hz) DP1.2(Max:4096x2304 @ 60Hz) HDMI2.0a(Max:4096x2160 @ 60Hz)显示 可以实现任意双显示输出，HDMI2.0a和DP1.2支持双4K @60Hz超高清显示输出
扩展接口	1 x Mini PCIE 扩展插槽(可选择 支持 Mini PCIE X1 设备 或 4G SIM卡设备) 1 x PCIE X16/PCIE X4/PCI【注：三选一】
以太网	4 x Intel 10/100/1000Mbs网卡(I219-V x 1 、I211-AT x 3),支持PXE、 WOL功能
音频	1 x Ø3.5 PhoneJack音频输出接口、1x Ø3.5 PhoneJack MIC接口
存储	1 x 7+15Pin SATA III接口(2.5" SATA位）;1 x mSATA; 2 x 7Pin SATA3.0
USB	4 x USB3.0接口，5 x USB2.0接口
串口	2 x RS-232标准DB9串口（COM5~COM6）或6 x RS-232标准DB9串口（COM5~COM10）； 4 x RS-232/422/485串口（COM1~COM4）； 注：RS-485支持硬件自动数据流向控制，以上串口均为非隔离型串口
其他接口及功能	1 x PS/2鼠标/键盘接口； 硬件强制上电自动开机功能(用户可根据需要设置PSJ1位接针状态）； 256级看门狗定时器;  预留功能：1 x LPT（并口）接针、1 x 16-Bit GPIO接针、1 x USB2.0 Wafer
电源输出	DC 12V～24V电源输入
外壳组成	铝合金压铸外壳，烤漆前后面板
颜色	铁灰色

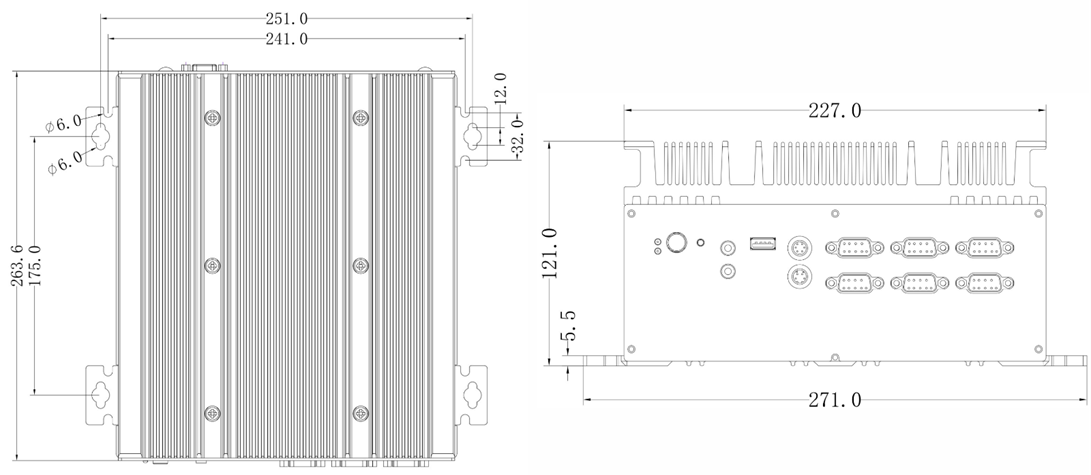

尺寸	271mm x 263.6mm x 121mm (W x D x H)
工作环境	温度：-20°C～60°C(要求宽温存储设备) 湿度：5%～95%（非凝结状态）
储存环境	温度：-40°C～80°C 湿度：5%～95%（非凝结状态）

订购型号	参数说明
ABOX-7717	4xUSB3.0，5xUSB2.0，4xLAN，6xCOM，1xPCI扩展槽位【CPU内存可选购】
ABOX-7717L	4xUSB3.0，5xUSB2.0，4xLAN，6xCOM，1xPCI扩展槽位，1xLPT【CPU内存可选购】
ABOX-7717-X16	4xUSB3.0，5xUSB2.0，4xLAN，6xCOM，1xPCIE X16扩展槽位【CPU内存可选购】
ABOX-7717L-X16	4xUSB3.0，5xUSB2.0，4xLAN，6xCOM，1xPCIE X16扩展槽位，1xLPT【CPU内存可选购】
ABOX-7717-10C	4xUSB3.0，5xUSB2.0，4xLAN，10xCOM，1xPCI扩展槽位【CPU内存可选购】
ABOX-7717L-10C	4xUSB3.0，5xUSB2.0，4xLAN，10xCOM，1xPCI扩展槽位，1xLPT【CPU内存可选购】
ABOX-7717-10C-X16	4xUSB3.0，5xUSB2.0，4xLAN，10xCOM，1xPCIE X16扩展槽位【CPU内存可选购】
ABOX-7717L-10C-X16	4xUSB3.0，5xUSB2.0，4xLAN，10xCOM，1xPCIE X16扩展槽位,1XLPT【CPU内存可选购】
更多选择请联系我们
